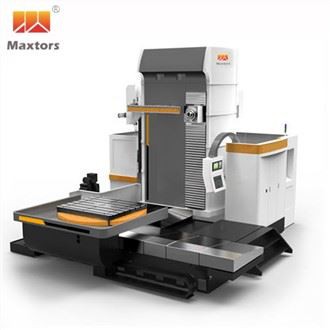

เครื่องคว้าน CNC Miller

CNC Boring Miller เป็นอุปกรณ์การประมวลผลอัตโนมัติที่พัฒนาขึ้นบนพื้นฐานของเครื่องกัดทั่วไป

ส่งคำถาม

การแนะนำสินค้า

เครื่องคว้านคว้าน CNC เป็นอุปกรณ์การประมวลผลอัตโนมัติที่พัฒนาขึ้นบนพื้นฐานของเครื่องกัดทั่วไป เทคโนโลยีการประมวลผลของทั้งสองนั้นเหมือนกันและโครงสร้างก็ค่อนข้างคล้ายกัน อุปกรณ์มีสองประเภทแบบไม่มีแม็กกาซีนเครื่องมือและแบบมีแม็กกาซีนเครื่องมือ ในหมู่พวกเขา ประเภทที่มีนิตยสารเครื่องมือเรียกอีกอย่างว่าแมชชีนนิ่งเซ็นเตอร์ อุปกรณ์มีทั้งแบบแนวนอนและแบบเสาคู่ คุณสามารถเลือกขนาดและประเภทต่างๆได้ตามความต้องการ สามารถใช้ตัดเฉือนชิ้นส่วน แม่พิมพ์ และการหล่อขนาดต่างๆ ได้อย่างมีประสิทธิภาพ เพื่อลดต้นทุนการผลิตและเพิ่มความประหยัด

คุณสมบัติของสินค้า

เครื่องคว้านคว้าน CNC สามารถประมวลผลชิ้นส่วนที่ปรับเปลี่ยนได้และยืดหยุ่นได้ และมีประสิทธิภาพการผลิตสูง สำหรับชิ้นส่วนที่มีรูปทรงหรือขนาดที่ซับซ้อนซึ่งยากต่อการประมวลผลด้วยเครื่องจักรทั่วไป ก็สามารถทำให้เสร็จได้ง่ายเช่นกัน เพราะหลังจากการจับยึดและจัดตำแหน่งเพียงครั้งเดียว อุปกรณ์ก็สามารถประมวลผลชิ้นส่วนที่ต้องการการประมวลผลหลายขั้นตอนได้ อุปกรณ์นี้ไม่เพียงแต่มีความแม่นยำในการประมวลผลสูงและคุณภาพการประมวลผลที่เชื่อถือได้เท่านั้น แต่ยังสามารถหลีกเลี่ยงข้อผิดพลาดในการทำงานที่เกิดจากปัจจัยของมนุษย์ได้อย่างมีประสิทธิภาพ ด้วยระบบอัตโนมัติในการผลิตระดับสูง จึงสามารถลดความเข้มแรงงานของผู้ปฏิบัติงานได้อย่างมาก

คุณสมบัติของผลิตภัณฑ์

แบบอย่าง	หน่วย	เอ็มเอชบีเอ็ม110	เอ็มเอชบีเอ็ม110เอ	เอ็มเอชบีเอ็ม110บี	เอ็มเอชบีเอ็ม130
การท่องเที่ยว
เอ็กซ์ ทราเวล (สแตนดาร์ด)	มม	2500	2500	2500	2000
X Travel (ไม่บังคับ)	มม			3000/3500	2500/3000/3500
วาย ทราเวล (สแตนดาร์ด)	มม	1800	1800	2200	2200
วาย ทราเวล (ไม่บังคับ)	มม				2600
ซี ทราเวล (สแตนดาร์ด)	มม	1500	1500	1500/2000 (ไม่จำเป็น)	1500/2000 (ไม่จำเป็น)
ดับบลิว ทราเวล (สแตนดาร์ด)	มม	400	550	550	700
แกนหมุน
Spindle Center ถึงพื้นผิวโต๊ะ	มม	0~1800	0~1800	0~2200	0~2200
Spindle Nose ถึง Table Center	มม	100~2000	150~2200	150~2200	-40~2160
เส้นผ่านศูนย์กลางแกน	มม	110	110	110	130
แกนเตเปอร์		มาตรฐาน ISO50	มาตรฐาน ISO50	มาตรฐาน ISO50	มาตรฐาน ISO50
ความเร็วแกน (มาตรฐาน)	รอบต่อนาที/นาที	35~3500	35~3500	35~3500	35~3000
การเปลี่ยนความเร็วแกนหมุน		2 กะ	2 กะ	2 กะ	2 กะ
วิธีการขับรถ		กระปุกเกียร์	กระปุกเกียร์	กระปุกเกียร์	กระปุกเกียร์
โต๊ะทำงาน
ขนาดโต๊ะทำงาน (ไม่จำเป็น)	มม	1250×1250		1400×1600	1400×1600 (1600×1800)
มุมการจัดทำดัชนี	องศา	1 องศา (Std.)0.001 องศา (ตัวเลือก)	1 องศา (Std.)0.001 องศา (ตัวเลือก)	1 องศา (Std.)0.001 องศา (ตัวเลือก)	1 องศา (Std.)0.001 องศา (เลือกได้
เส้นผ่านศูนย์กลางรูมาตรฐาน	มม	60H7	60H7	140H7	Φ140H7
สูงสุด กำลังโหลดบนโต๊ะ	กิโลกรัม	5000	6000	8000	8000/10000
ที-สล็อต	มม	22H7×150×7	22H7×150×7	24H7×200×7	24H7×200×7
ความแม่นยำในการจัดทำดัชนี	วินาที	15 องศา	15 องศา	15 องศา	15 องศา
ความแม่นยำของตำแหน่งซ้ำ	วินาที	4"	4"	4"	4"
ความแม่นยำของตัวเข้ารหัส	วินาที	±5"	±5"	±5"	±5"
วิธีการขับรถ
แกน XYZ		โดยตรง	โดยตรง	โดยตรง	โดยตรง
แกน W		ประเภทเข็มขัด	ประเภทเข็มขัด	ประเภทเข็มขัด	ประเภทเข็มขัด
ตุ้มถ่วงแกน Y		บล็อกสมดุล	บล็อกสมดุล	ไฮดรอลิค	ไฮดรอลิค
ความเร็วฟีด
ความเร็วในการป้อนตัด X/Y/Z/W	เมตร/นาที	10/10/10/6	10/10/10/6	10/10/10/6	10/10/10/5
ความเร็วฟีดอย่างรวดเร็ว X/Y/Z/W	เมตร/นาที	10/10/10/8	10/10/10/8	10/10/10/8	10/10/10/8
การขับขี่ตามแนวแกน
บอลสกรูแกน X	มม	Φ80×P10×C3	Φ80×P10×C3	Φ80×P10×C3	Φ80×P10×C3
บอลสกรูแกน Y	มม	Φ63×P10×C3	Φ63×P10×C3	Φ63×P10×C3	Φ63×P10×C3
บอลสกรูแกน Z	มม	Φ80×P10×C3	Φ80×P10×C3	Φ80×P10×C3	Φ80×P10×C3
บอลสกรูแกน W	มม	Φ40×P5×C3	Φ40×P5×C3	Φ40×P5×C3	Φ40×P5×C3
ATC/Tool Magazine (อุปกรณ์เสริม)
ความจุเครื่องมือ		40	40	40	60
วิธีการเลือกเครื่องมือ		ค่าสัมบูรณ์	ค่าสัมบูรณ์	ค่าสัมบูรณ์	ค่าสัมบูรณ์
ประเภทการเปลี่ยนเครื่องมือ		ประเภทแขน	ประเภทแขน	ประเภทแขน	ประเภทแขน
ประเภทก้านเครื่องมือ		BT/CAT/DIN#50	BT/CAT/DIN#50	BT/CAT/DIN#50	BT/CAT/DIN#50
สูงสุด น้ำหนักเครื่องมือ	กิโลกรัม	25	25	25	25
สูงสุด ความยาวเครื่องมือ	มม	500	500	500	500
สูงสุด เครื่องมือ เส้นผ่านศูนย์กลาง (เลขที่ติดกัน)	มม	125/250	125/250	125/250	Φ125/250
แกนหมุนและมอเตอร์
มอเตอร์สปินเดิล	กิโลวัตต์	ฟานัค 15/18.5	ฟานัค 15/18.5	ฟานัค 15/18.5	ฟานัค 22/30
แกนหมุนสูงสุด แรงบิด	นิวตันเมตร	787/965	787/965	787/965	3002/4093
ความแม่นยำ
ความแม่นยำของตำแหน่ง	มม	±0.010	±0.010	±0.010	±0.010
ความแม่นยำของตำแหน่งซ้ำ	มม	±0.005	±0.005	±0.005	±0.005
คนอื่น
ขอความกดอากาศ	กก./ตร.ซม	6	6	6	6
ร้องขอพลังงาน	เควีเอ	45	45	55	85
ความจุถังเก็บน้ำ	L	315	315	315	315
รอยเท้า
ความยาว	มม	5430	5430	5970	7970
ความกว้าง	มม	6450	6450	6080	6080
ความสูง	มม	4590	4590	4990	4790
น้ำหนัก	กิโลกรัม	33000	33500	34000	40000

แบบอย่าง	หน่วย	เอ็มเอชบีเอ็ม110บี	เอ็มเอชบีเอ็ม130	MHBM130A% 2f5	MHBM130B% 2f6
การท่องเที่ยว
เอ็กซ์ ทราเวล (สแตนดาร์ด)	มม	2500	2000	3500	4500
X Travel (ไม่บังคับ)	มม	3000/3500	2500/3000/3500	4500/5500	5500
วาย ทราเวล (สแตนดาร์ด)	มม	2200	2200	2600	3500
วาย ทราเวล (ไม่บังคับ)	มม		2600	3500
ซี ทราเวล (สแตนดาร์ด)	มม	1500/2000 (ไม่จำเป็น)	1500/2000 (ไม่จำเป็น)	1500/2000 (ไม่จำเป็น)	2000/2500 (ไม่บังคับ)
ดับบลิว ทราเวล (สแตนดาร์ด)	มม	550	700	700	700
แกนหมุน
Spindle Center ถึงพื้นผิวโต๊ะ	มม	0~2200	0~2200	0~2600	0~3500
Spindle Nose ถึง Table Center	มม	150~2200	-40~2160	100~2300	200~2900
เส้นผ่านศูนย์กลางแกน	มม	110	130	130	130
แกนเตเปอร์		มาตรฐาน ISO50	มาตรฐาน ISO50	มาตรฐาน ISO50	มาตรฐาน ISO50
ความเร็วแกน (มาตรฐาน)	รอบต่อนาที/นาที	35~3500	35~3000	35~3000	35~3000
การเปลี่ยนความเร็วแกนหมุน		2 กะ	2 กะ	2 กะ	2 กะ
วิธีการขับรถ		กระปุกเกียร์	กระปุกเกียร์	กระปุกเกียร์	กระปุกเกียร์
โต๊ะทำงาน
ขนาดโต๊ะทำงาน (ไม่จำเป็น)	มม	1400×1600	1400×1600 (1600×1800)	1800×2200 (2500×2500)	2500×2500
มุมการจัดทำดัชนี	องศา	1 องศา (Std.)0.001 องศา (ตัวเลือก)	1 องศา (Std.)0.001 องศา (เลือกได้	1 องศา (Std.)0.001 องศา (เลือกได้	1 องศา (Std.)0.001 องศา (เลือกได้
เส้นผ่านศูนย์กลางรูมาตรฐาน	มม	140H7	Φ140H7	330H7	330H7
สูงสุด กำลังโหลดบนโต๊ะ	กิโลกรัม	8000	8000/10000	15000/20000	20000/25000
ที-สล็อต	มม	24H7×200×7	24H7×200×7	24H7×150×11	24H7×150×15
ความแม่นยำในการจัดทำดัชนี	วินาที	15 องศา	15 องศา	15 องศา	15 องศา
ความแม่นยำของตำแหน่งซ้ำ	วินาที	4"	4"	4"	4"
ความแม่นยำของตัวเข้ารหัส	วินาที	±5"	±5"	±5"	±5"
วิธีการขับรถ
แกน XYZ		โดยตรง	โดยตรง	โดยตรง	โดยตรง
แกน W		ประเภทเข็มขัด	ประเภทเข็มขัด	ประเภทเข็มขัด	ประเภทเข็มขัด
ตุ้มถ่วงแกน Y		ไฮดรอลิค	ไฮดรอลิค	ไฮดรอลิค	ไฮดรอลิค
ความเร็วฟีด
ความเร็วในการป้อนตัด X/Y/Z/W	เมตร/นาที	10/10/10/6	10/10/10/5	10/10/10/5	10/10/10/5
ความเร็วฟีดอย่างรวดเร็ว X/Y/Z/W	เมตร/นาที	10/10/10/8	10/10/10/8	10/10/10/8	10/10/10/8
การขับขี่ตามแนวแกน
บอลสกรูแกน X	มม	Φ80×P10×C3	Φ80×P10×C3	Φ80×P10×C3	Φ80×P10×C3
บอลสกรูแกน Y	มม	Φ63×P10×C3	Φ63×P10×C3	Φ63×P10×C3	Φ63×P10×C3
บอลสกรูแกน Z	มม	Φ80×P10×C3	Φ80×P10×C3	Φ80×P10×C3	Φ80×P10×C3
บอลสกรูแกน W	มม	Φ40×P5×C3	Φ40×P5×C3	Φ40×P5×C3	Φ40×P5×C3
ATC/Tool Magazine (อุปกรณ์เสริม)
ความจุเครื่องมือ		40	60	60	60
วิธีการเลือกเครื่องมือ		ค่าสัมบูรณ์	ค่าสัมบูรณ์	ค่าสัมบูรณ์	ค่าสัมบูรณ์
ประเภทการเปลี่ยนเครื่องมือ		ประเภทแขน	ประเภทแขน	ประเภทแขน	ประเภทแขน
ประเภทก้านเครื่องมือ		BT/CAT/DIN#50	BT/CAT/DIN#50	BT/CAT/DIN#50	BT/CAT/DIN#50
สูงสุด น้ำหนักเครื่องมือ	กิโลกรัม	25	25	25	25
สูงสุด ความยาวเครื่องมือ	มม	500	500	500	500
สูงสุด เครื่องมือ เส้นผ่านศูนย์กลาง (เลขที่ติดกัน)	มม	125/250	Φ125/250	Φ125/250	Φ125/250
แกนหมุนและมอเตอร์
มอเตอร์สปินเดิล	กิโลวัตต์	ฟานัค 15/18.5	ฟานัค 22/30	ฟานัค 22/30	ฟานัค 22/30
แกนหมุนสูงสุด แรงบิด	นิวตันเมตร	787/965	3002/4093	3002/4093	3002/4093
ความแม่นยำ

14 VMC Linear Feature

การกำหนดค่ามาตรฐาน

● ประเภทแนวตั้ง

● BT40 8000 รอบต่อนาที สปินเดิล

● เครื่องทำความเย็นน้ำมันแกนหมุน

● ระบบหัวฉีดน้ำหล่อเย็นแกนหมุน

● รางเชิงเส้นแกน XYZ

● เซอร์โวมอเตอร์แกน XYZ

● การ์ดป้องกันน้ำกระเซ็นแบบปิดสนิท

● เครื่องแลกเปลี่ยนความร้อนของตู้ไฟฟ้า

● อินเตอร์เฟซการถ่ายโอนข้อมูล

● ระบบหล่อลื่นอัตโนมัติ

● ระบบน้ำหล่อเย็นขณะตัด

● หลอดไฟ LED ทำงาน

● ไฟสิ้นสุดโปรแกรม

● วงล้ออิเล็กทรอนิกส์แบบพกพา (MPG)

● สลักเกลียวและบล็อกปรับระดับ

● ระบบตัดอากาศระเบิด

● คู่มือ CNC & คู่มือการใช้งาน

● ระบบระบายความร้อนด้วยชิปฟลัช

● ถังเก็บน้ำ

● ประตูนิรภัย

● หม้อแปลง (ตามแรงดันไฟฟ้าในเครื่อง)

● ตัวควบคุม CNC มิตซูบิชิ

การกำหนดค่าเพิ่มเติม

○BT/ISO/HSK-A63 10000~30000rpm สปินเดิล

○น้ำหล่อเย็นผ่านสปินเดิล (CTS)

○ระบบ ATC/Tool Magazine

○ตู้ไฟฟ้า AC

○ระบบสายพานลำเลียงแบบสกรู

○ระบบสายพานลำเลียงแบบโซ่

○โต๊ะหมุนแกนที่ 4

○ตารางการเอียงและหมุนแกนที่ 5

○สเกลเชิงเส้น

○ระบบเครื่องมือวัดอัตโนมัติ

○Auto.ระบบวัดชิ้นงาน

○เครื่องหมาย CE

○คอลัมน์เครื่องสูงขึ้น

○คอนโทรลเลอร์ซีเอ็นซี LNC/Syntec

○FANUC/Siemens/Heidenhain CNC Controller

○ตัวเลือกอื่น ๆ ตามที่ร้องขอ

3 About Us

4 Exhibition and Customers

5. Honors & Certificate

6 Why Choose Us

13 Assembly & Commissioning

9 Partner Brand

12 Production Equipments

10 Package & Shipment

คำถามที่พบบ่อย

Q1: คุณเป็นบริษัทการค้าหรือผู้ผลิตหรือไม่?
ตอบ: เราเป็นโรงงาน

ไตรมาสที่ 2 แล้วเวลานำล่ะ?
ตอบ: ผลิตภัณฑ์ปกติต้องใช้เวลา 15 ~ 45 วัน

Q3: คุณให้ตัวอย่างหรือไม่ มันฟรีหรือเพิ่มเติม ?
ตอบ: ได้เราสามารถเสนอตัวอย่างได้ฟรี แต่ไม่ต้องเสียค่าขนส่ง

ไตรมาสที่ 4 คุณจัดส่งสินค้าอย่างไรและใช้เวลานานแค่ไหนในการมาถึง?
ตอบ: เนื่องจากเครื่องจักรของเราเป็นผลิตภัณฑ์ที่มีน้ำหนักมาก มักจะจัดส่งทางทะเลหรือทางรถไฟ นอกจากนี้โดยรถบรรทุกบางแห่ง ระยะเวลาจะมาถึงขึ้นอยู่กับสถานที่

Q5. เงื่อนไขการชำระเงินของคุณคืออะไร?
ตอบ: การชำระเงิน<=5000USD, 100% in advance. Payment>=5000USD, ล่วงหน้า 30 เปอร์เซ็นต์ T/T, ยอดคงเหลือก่อนจัดส่ง หากคุณมีคำถามอื่น กรุณาติดต่อเรา
